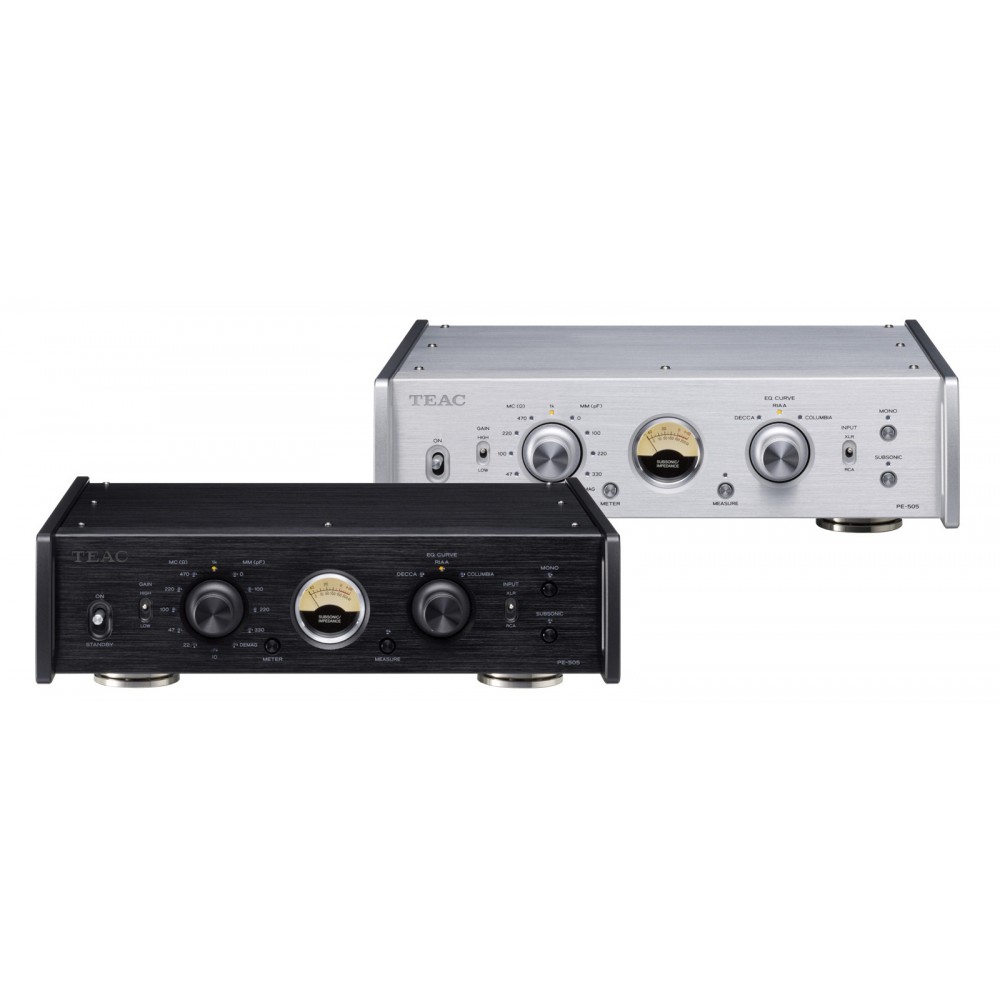

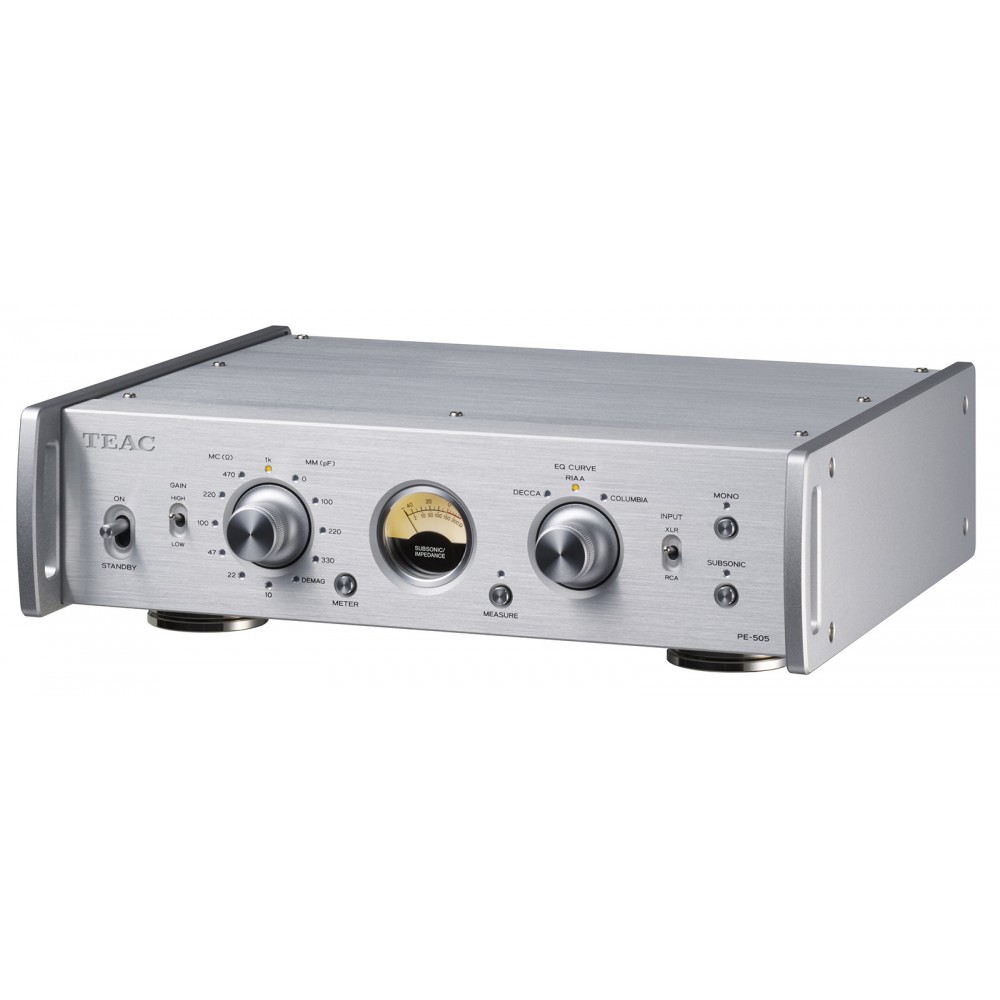

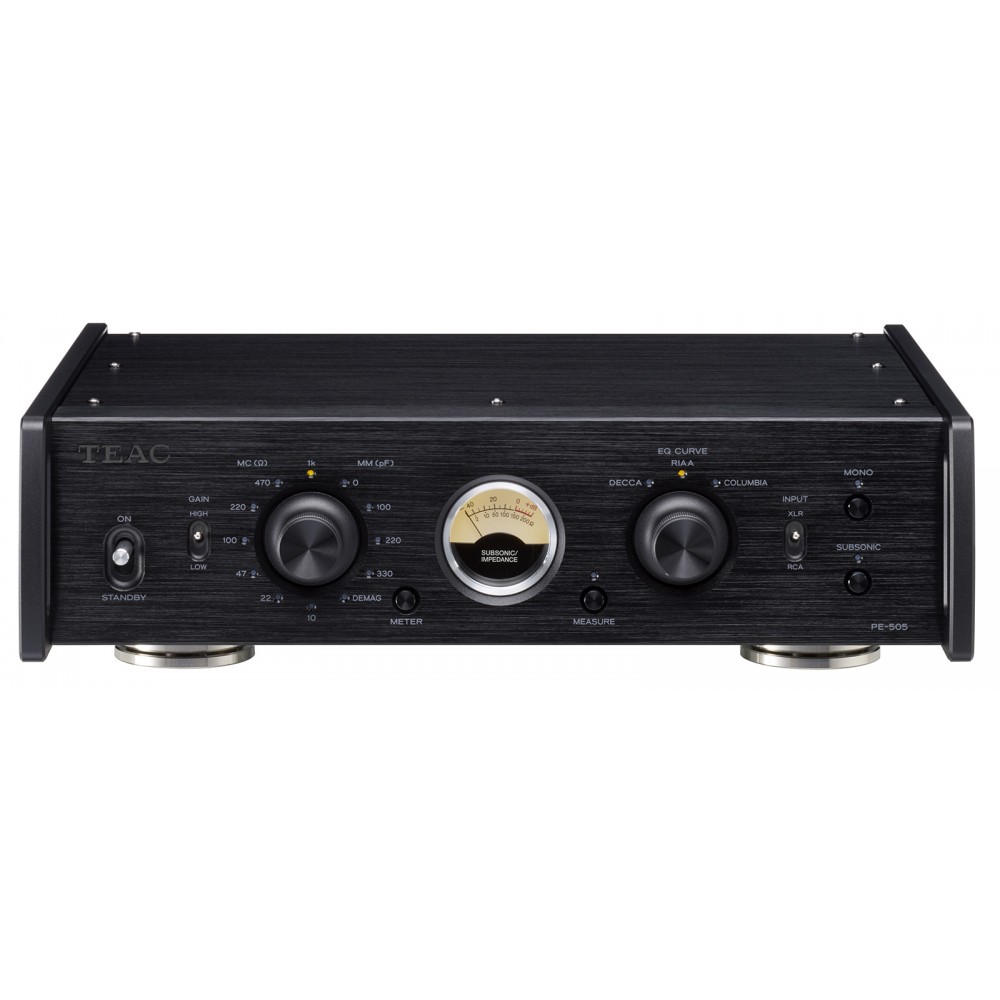

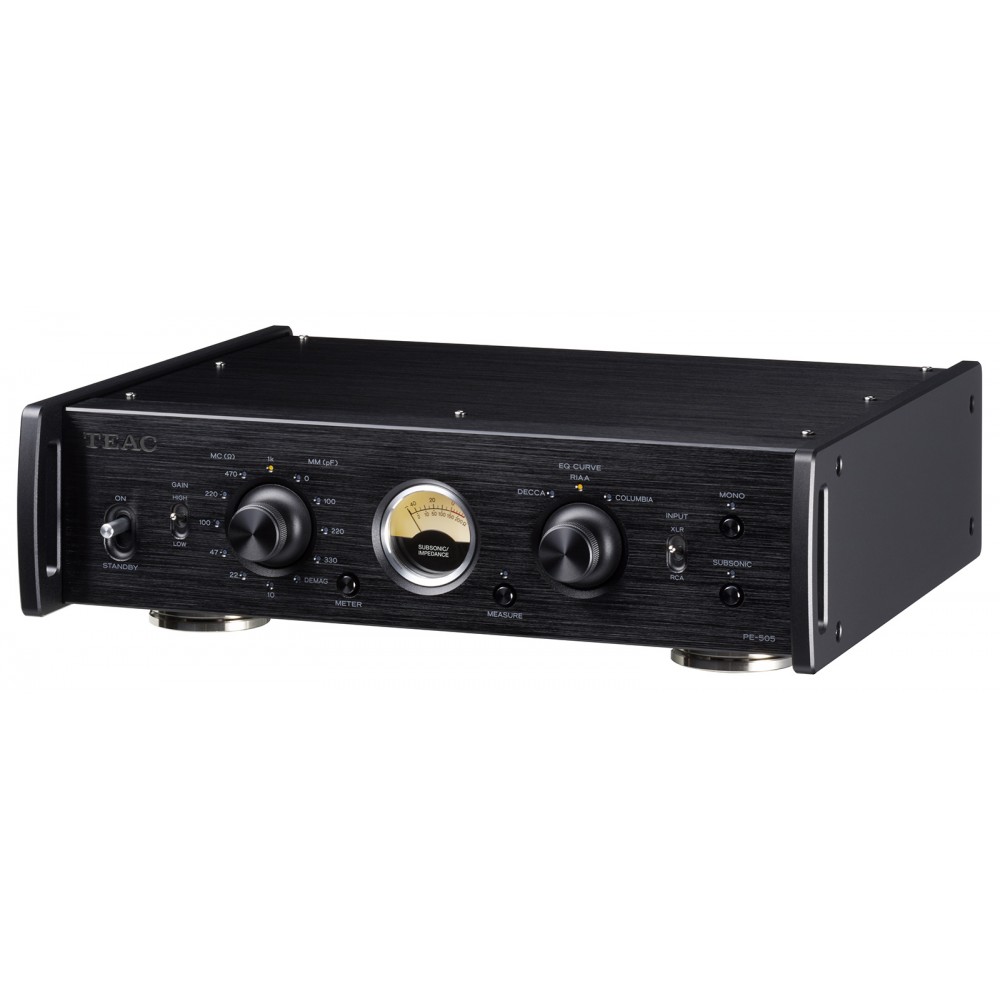

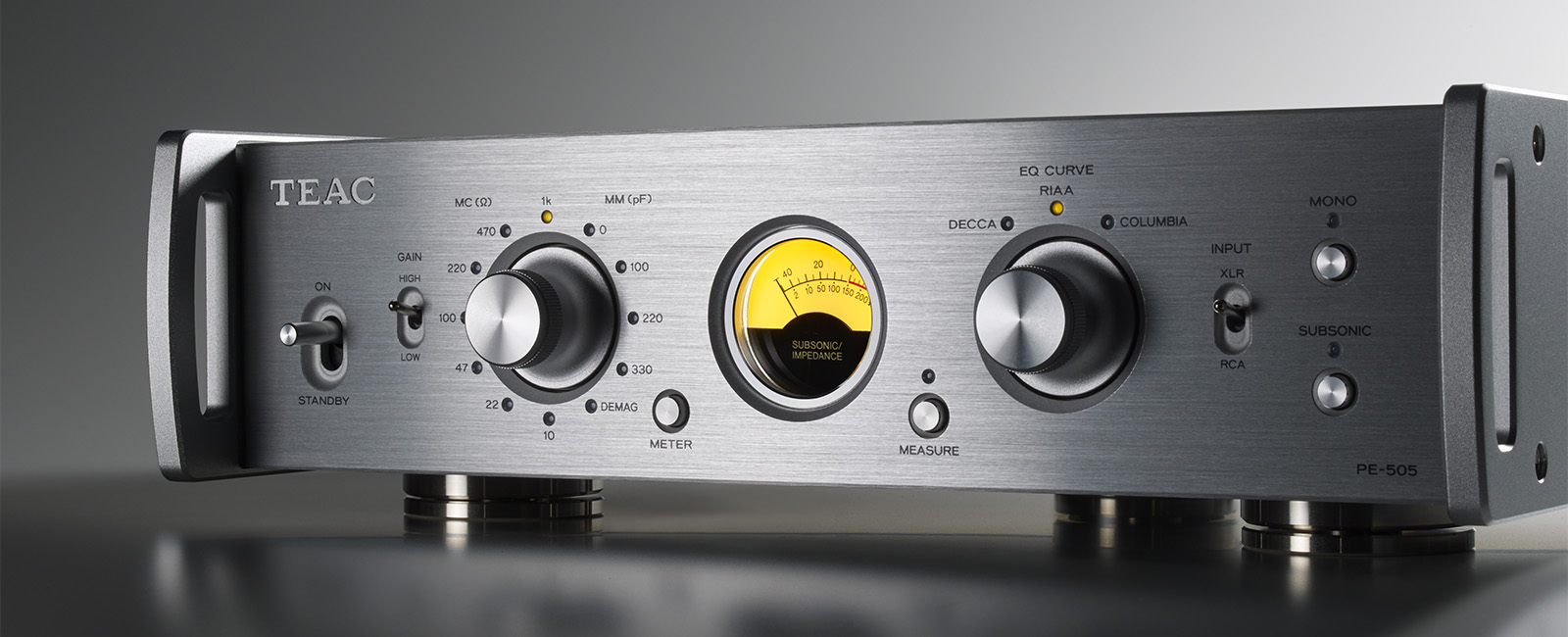

TEAC PE-505 balansert platespillerforsterker

TEAC PE-505 er en fullbalansert konstruksjon fra innganstrinn til utgangstrinn, og denne tekniske løsningen sørger for at selv det svakeste signalet fra pickupen er mulig å fange opp og sendes forsterket videre til forsterkeren. Også ubalanserte signaler sendes gjennom en differensial prosessering fra signalet kommer inn på RCA-kontaktene.

Unike justeringsmuligheter

PE-505 måler meget godt, og har kun et marginalt avvik på ±0.05dB i forhold til RIIA-standarden. Denne platespillerforsterkeren kan også settes til å følge DECCA og COLUMBIA sine avspillingskurver på signalet. I tillegg kan den settes til mono når man spiller med mono-pickuper (typisk 78-plater).

PE-505 måler motstanden i pickupen!

En helt unik egenskap som få - om noen - av konkurrentene har er muligheten til å måle impedansen i MC-pickuper. Dette gjør at en lettere får samsvar mellom innstilling av impedanse og den reelle impedansen i pickupen, noe som igjen gir en mer korrekt gjengivelse av signalet.

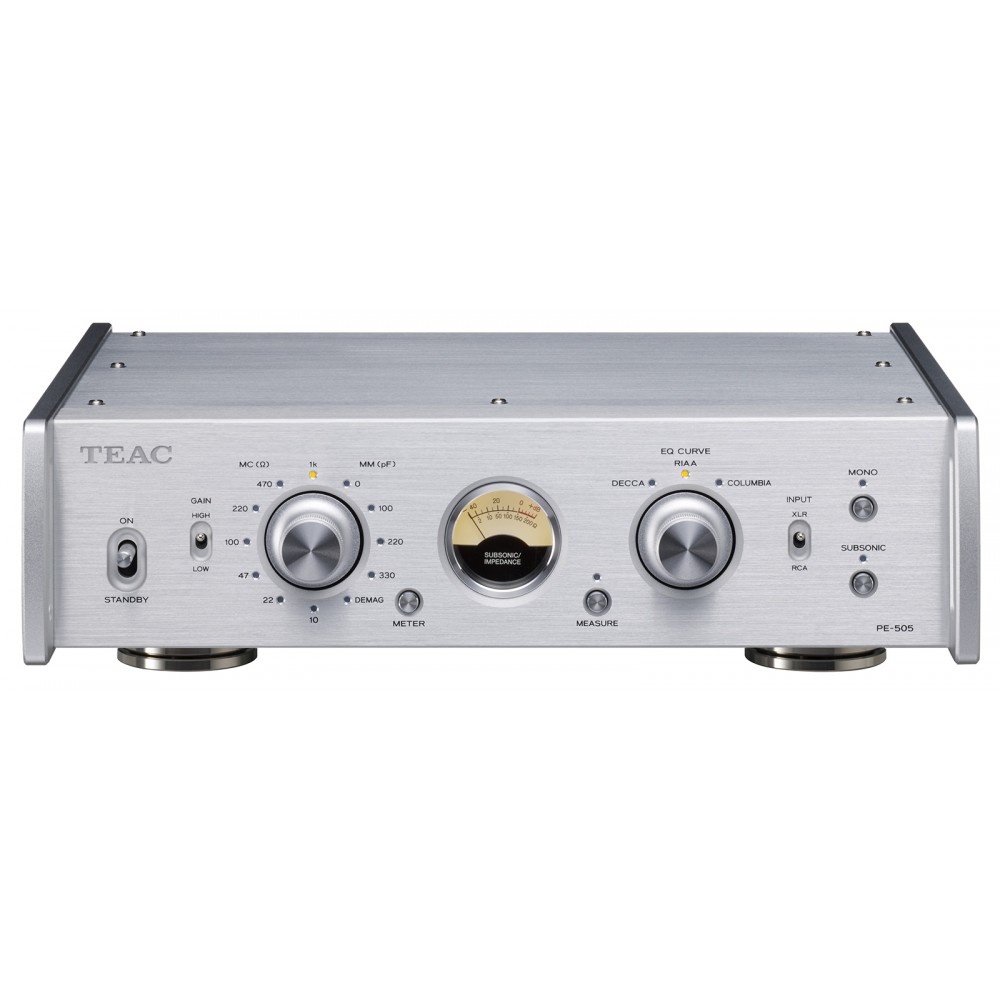

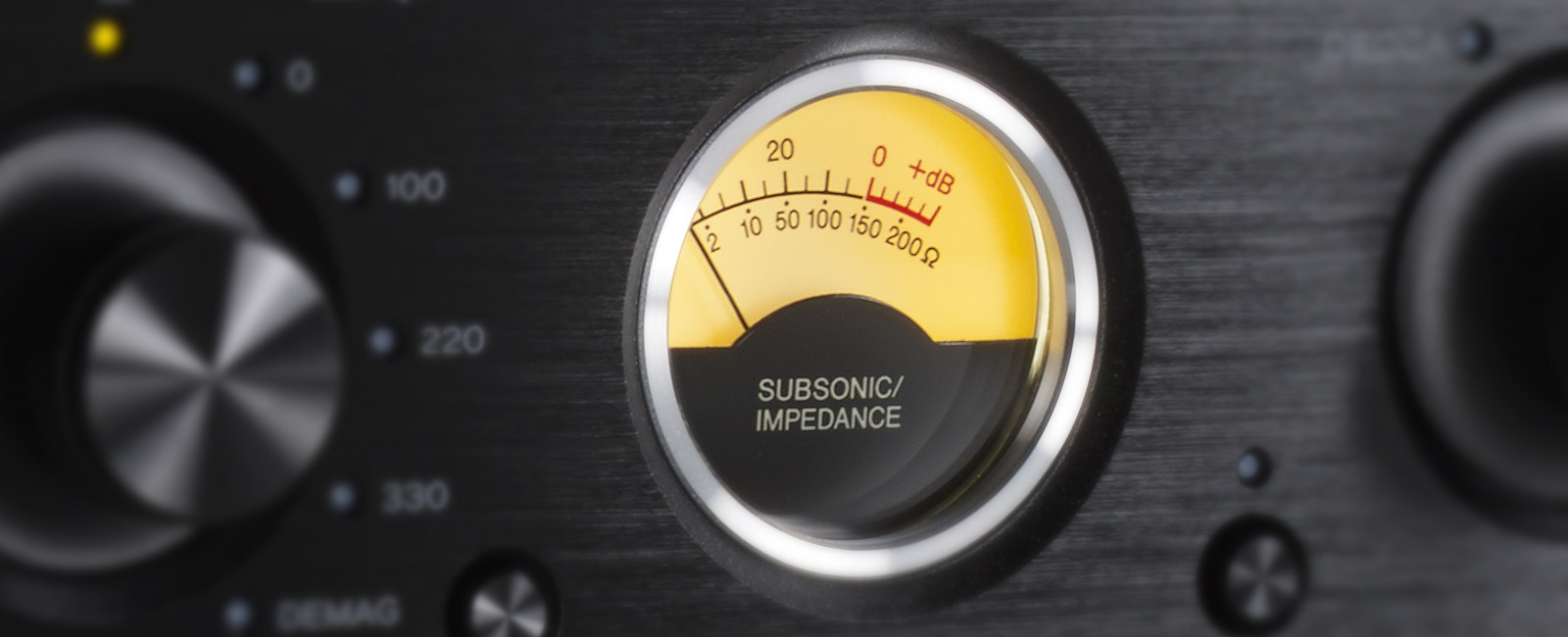

Målingen gjøres ved å bruke MEASURE-knappen på frontpanelet, og målingen leses av i det analoge displayet på den nederste skalaen.

Subsonisk filter

PE-505 har subsonisk filter og kan også måle den subsoniske støyen i omgivelsene. Dette sørger for at en i rom med mye bassresonans kan redusere den negative påvirkningen dette har på avspilling av vinylplatene. Målingen leses av i det analoge displayet.

DEMAG demagnetiseringsfunksjon

PE-505 har en egen demagnetiseringsfunksjon via DEMAG-knappen. Ved å aktivere denne i 30 sekunder så blir MC-pickupens jernkjerne demagnetisert, og det samme skjer også med step-up transformatoren. Dette er mer eller mindre unikt for denne platespillerforsterkeren og ikke noe du finner hos konkurrentene i prisklassen.

Balanserte innganger og en perfekt match til TEAC TN-5BB

PE-505 har balanserte innganger og er derfor en perfekt match til TEAC sin egen toppklasse-spiller TN-5BB.

Spesifikasjoner:

Amplifier section

Total harmonic distortion (Rated output, 1kHz, GAIN Low)

•  RCA input (MM) 0.002%
•  RCA input (MC) 0.02%
•  XLR input (MC) 0.02%

Residual noise volt (Input short, GAIN low, IHF-A)

•  RCA input (MM) 10μV
•  RCA input (MC) 65μV
•  XLR input (MC) 85μV

S/N ratio (Input short, Rated input, GAIN Low, IHF-A)

•  RCA input (MM) 106dB
•  XLR input (MC) 86dB

RIAA deviation (20Hz to 20kHz) ±0.05dB

Channel separation −90dB or higher (MM, 10kHz, GAIN Low)

Gain

GAIN LOW

•  RCA input (MM) 34dB
•  RCA input (MC) 54dB
•  XLR input (MC) 54dB

GAIN HIGH

•  RCA input (MM) 46dB
•  RCA input (MC) 66dB
•  XLR input (MC) 66dB

Subsonic filter 17Hz, –24dB/octave

Phono input section

Unbalanced input RCA Pin (MC/MM compatible) × 1 pair

• Max input level 150mV (MM, THD 0.1%, GAIN Low)
• 16mV (MC, THD 0.1%, GAIN Low)
• Input impedance*
• MM 47kΩ, Load-impedance: 0, 100, 220, 330pF
• MC 10, 22, 47, 100, 220, 470, 1kΩ

Balanced input XLR (MC only) × 1 pair

• Max input level 16mV (MC, THD 0.1%, GAIN Low)
• Input impedance*
• MC 10, 22, 47, 100, 220, 470, 1kΩ * switchable from the Settings

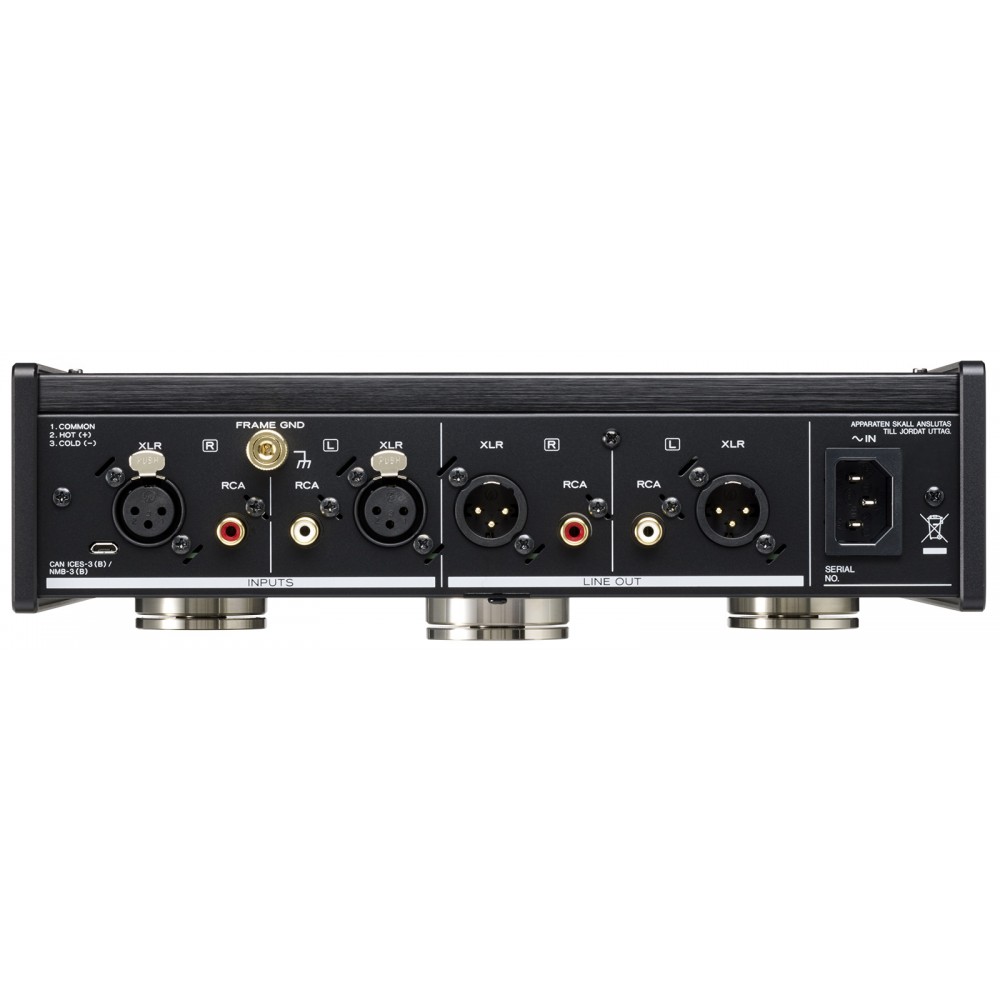

Analog output section

• Unbalanced output RCA pin × 1 pair
• Rated output level 2Vrms
• Output impedance 63Ω
• Balanced output XLR × 1 pair
• Rated output level 4Vrms
• Output impedance 126Ω

Mål (W × H × D): 290 × 84.5 × 252.5 mm / 11.4" × 3.3" × 9.9"

Vekt: 4.5kg / 10.0 lbs.
